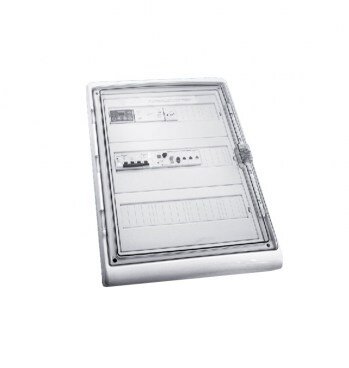

Щит управления калорифером ЩУТ1-7,5; 1-11; 1-15 (380)

Стандартные щиты управления приточной вентиляционной системы с водяным калорифером. Индикация текущей температуры в канале вентиляции. Вентилятор на 380 В.

ФУНКЦИИ:

• активная защита от замерзания теплоносителя;
• возможность подключения частотного регулятора;
• защита двигателя от перегрузки по току;
• Возможно изменение скорости вращения вентилятора частотным регулятором оборотов ATV212;
• ручной пуск и останов вентилятора (питание 380 В);
• защита двигателя вентилятора от перегрузки по потребляемому току;
• регулирование температуры приточного воздуха;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра - докупается отдельно;
• управление работой циркуляционного насоса;
• подключение капиллярного термостата защиты от замерзания — докупается отдельно;
• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;
• подключение частотного регулятора скорости вращения вентилятора;
• управление вентиляционной установкой непосредственно с регулятором оборотов;
• для вентиляторов мощностью 7,5 кВт — ATV212HU75N4, 11 кВт, ATV21HD11N4 и 15 кВт — ATV21HD15N4.

Комплектность щита управления:

• канальный датчик температуры ТД1;
• накладной датчик температуры обратной воды TG-A130;
• руководство по эксплуатации, схемы подключения, сертификат соответствия и паспорта на все входящие в щит управления приборы автоматики;
• упаковка.
