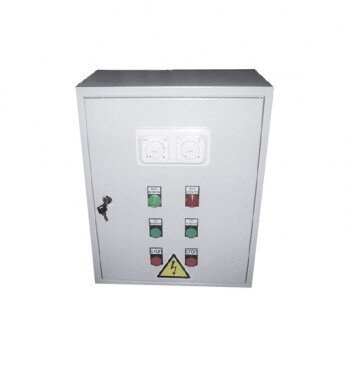

Щит управления электрическими нагревателями ЩУ4

Регулировка температуры приточного воздуха при помощи симисторного регулятора, установленного в щите управления. Регулировка скорости вращения вентилятора на 220 В при помощи симисторного регулятора.

Изменение величины подаваемого на вентилятор напряжения от 100 до 220 В. Для вентиляторов на 380 В регулировка скорости частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц. Канальный датчик температуры. Мощность электрического нагревателя — от 6 до 24 кВт.

ФУНКЦИИ:

• регулирование температуры приточного воздуха;
• возможно регулирование скорости вращения вентилятора частотным преобразователем ATV212;
• вкл/выкл. вентилятора и электрокалорифера кнопками на дверце щита управления;
• защита от перегрева ТЭНов калорифера;
• изменение скорости вращения вентиляторов на 220 В при помощи симисторных регуляторов СРМ2 или СРМ4;
• изменение скорости вращения вентиляторов на 380 В при помощи частотных регуляторов ATV212 - для щитов с обозначением /Р;
• защита двигателя от перегрузки по току - для щитов с обозначением /Р;
• блокирование включения нагревателя без включения вентилятора;
• поддержание заданной температуры в канале вентиляции;
• откр/закр вентиляционной заслонки (привод 220 В трехпроводное управление);
• индикация загрязнения фильтра;
• откл по сигналу пожарной сигнализации (NO);
• защита вентилятора по термоконтактам (ТР220);
• возможность подключения дифференциального датчика давления (докупается PS500).
