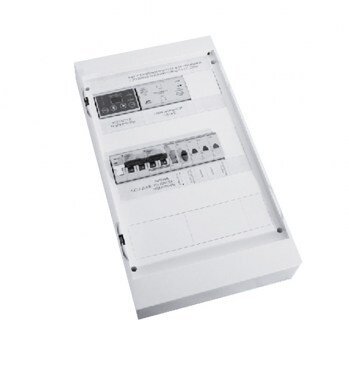

Щит управления калорифером ЩУТ1-2,0 (220)

Стандартный щит управления приточной вентиляционной системы с водяным калорифером ЩУТ1-2,0. Канальный вентилятор на 220 В. Возможно дистанционное управление вентилятором симисторным регулятором оборотов.

ФУНКЦИИ

• Активная защита от замерзания теплоносителя.
• Возможность подключения симисторного регулятора скорости.
• Ручной пуск и останов вентилятора (питание 220 В).
• Регулирование температуры приточного воздуха.
• Управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина).
• Подключение датчика загрязнения фильтра, необходимо докупить PS500.
• Управление работой циркуляционного насоса.
• Подключение капиллярного термостата защиты от замерзания, необходимо докупить TF.
• Отключение вентилятора при замыкании контакта пожарной сигнализации.
• При выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды.
• Подключение симисторного регулятора скорости вращения вентилятора.
• Управление вентиляционной установкой непосредственно с регулятора оборотов.

Минимально возможный состав приточной вентиляционной системы с водяным калорифером:

• приточный вентилятор на 220 В, максимальный рабочий ток 13 А. Возможно подключение вытяжного вентилятора;
• смесительный узел СУ2 или СУ3. Тип смесительного узла подбирается под параметры водяного калорифера;
• воздушный клапан с электроприводом (рекомендуется). Привод с возвратной пружиной, питание 220 В. Например, LF230 Belimo;
• воздушный фильтр (рекомендуется). Загрязнение фильтра определяется при помощи реле давления, например, PS500;
• щит управления ЩУТ1-2,0;
• термостат защиты от замерзания (рекомендуется), например, TF30;
• симисторный регулятор скорости вентилятора СРМ. Тип регулятора зависит от мощности вентилятора (при необходимости).

Комплектность щита управления:

• щит управления в пластиковом корпусе 455х255х100 мм;
• канальный датчик температуры;
• накладной датчик температуры обратной воды.

В щите управления установлен температурный контроллер Klimat 101.
