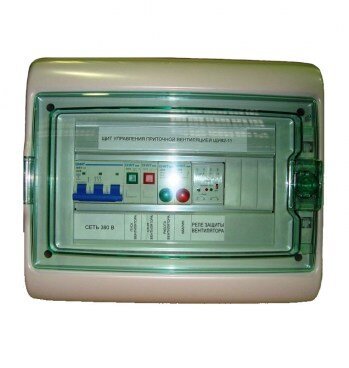

Щит управления вентилятором ЩУВ2

Щит ЩУВ2 предназначен для управления работой и защиты вентиляторов с термоконтактами в системах вентиляции и кондиционирования.

Щит управления ЩУВ2 предназначен для пуска вентилятора и защиты от перегрева обмоток двигателя, питание 380 В. Двигатели должны быть оснащены позисторными (термисторными) или биметаллическими термоконтактами.

ФУНКЦИИ

• Защита двигателя вентилятора с термоконтактами.
• Дистанционное управление работой вентилятора.
• Возможность подключения к щиту частотного регулятора.
• Есть возможность управления с выносного пульта, индикация режимов работы и аварии.
• Дистанционное включение / выключение вентилятора.
• К щиту управления можно подключить частотный регулятор РМТ или ATV212.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 380 В ± 15%, 50 Гц.
• Рабочая температура: от 0 до + 40 °С.

В состав щита управления входят автоматический выключатель, реле защиты ТР220, магнитный пускатель, кнопки ПУСК и СТОП.

Щиты управления ЩУВ2 обеспечивают пуск, останов вентилятора и защиту от перегрева обмоток двигателя, а также индикацию его состояния:

• пуск и остановка вентилятора от кнопок в щите управления;
• внешний пуск от выносного пульта управления. Индикация состояний РАБОТА и АВАРИЯ;
• пуск от внешнего контакта, может быть использован для управления вентиляторами дымоудаления;
• управление приводом воздушной заслонки (питание привода 220 В, возвратная пружина);
• защита двигателя вентилятора оснащенного термоконтактами;
• возможность регулирования скорости вентилятора при подключении частотного преобразователя;
• отключение вентилятора при размыкании контакта пожарной сигнализации.

Щиты управления защищают двигатель вентилятора от следующих основных причин аварии:

• перегрузка двигателя если вентиляционная система рассчитана неправильно;
• обрыв, замыкание обмоток или перекос фаз питания;
• заклинивание ротора при попадании внутрь вентилятора инородного тела;
• нарушение системы охлаждения двигателя и повышенная температура окружающей среды.
